AOI (Automated Optical Inspection)

Was interessiert Sie an diesem Thema besonders?

Was versteht man unter AOI
Wofür wird AOI eingesetzt
Wie funktioniert eine AOI Prüfung

Was versteht man unter AOI?

AOI Automated Optical Inspection ist ein automatisiertes Prüfverfahren, das in der Elektronikfertigung Verwendung findet um Bauteile und Lötstellen auf Fehler zu überprüfen. Hierbei werden die bestückten Baugruppen mit Kameras und Bildverarbeitungstechnologien automatisch inspiziert. Sie scannen die Leiterplatte und vergleichen die aufgenommenen Bilder mit einer Sollvorlage, um mögliche Fehler wie Lötstellenprobleme, fehlende Bauteile, Kurzschlüsse oder falsche Bauteilplatzierungen zu erkennen. Das Ziel von AOI ist es, Fehler frühzeitig zu identifizieren, um die Qualität der Produkte zu sichern und Ausschuss zu minimieren. Es ist eine schnelle und effiziente Methode.



Wofür wird AOI eingesetzt?

Ein AOI-System wird in der Elektronikfertigung eingesetzt, um die Qualität der Leiterplatten während des Produktionsprozesses sicherzustellen.

Es kommt vor allem in folgenden Situationen zum Einsatz:

• Nach dem Bestücken der Bauteile: Sobald die Bauteile auf die Leiterplatte gesetzt wurden, überprüft das AOI, ob alle richtig platziert sind und keine Bauteile fehlen oder falsch herum sitzen.
• Vor dem Löten: Um sicherzustellen, dass die Bauteile korrekt positioniert sind, bevor das Löten erfolgt. So können Fehler frühzeitig erkannt und behoben werden.nn3.
• Nach dem Löten: Um Lötfehler wie kalte Lötstellen, Kurzschlüsse oder fehlende Lötstellen zu identifizieren. Das hilft, fehlerhafte Produkte auszusortieren, bevor sie weiterverarbeitet werden.nn4.
• Bei der Qualitätskontrolle: In der Endphase der Produktion, um sicherzustellen, dass die fertigen Leiterplatten den Qualitätsstandards entsprechen.
• Bei der Fehleranalyse: Wenn es wiederholt Probleme gibt, kann AOI helfen, die Ursachen zu finden, indem es systematisch Fehler aufzeigt.

Kurz gesagt: AOI wird eingesetzt, um Fehler frühzeitig zu erkennen, die Qualität zu sichern und die Produktion effizienter zu machen. Es ist ein wichtiger Schritt in der modernen Elektronikfertigung

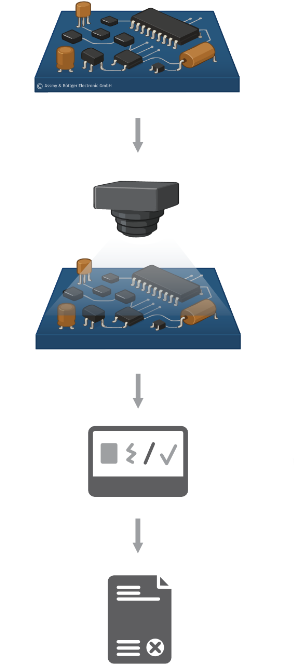

Wie funktioniert eine AOI Prüfung?

Eine AOI-Prüfung läuft in mehreren Schritten ab.

Nachdem die bestückte Leiterplatte in das AOI System eingelegt wurde erfolgt:

• Bildaufnahme: Das AOI-System verwendet hochauflösende Kameras, die die Baugruppe (PCBA) automatisch abscannen. Dabei werden mehrere Bilder aus verschiedenen Blickwinkeln aufgenommen, um alle Bereiche gut erfassen zu können.
• Bildverarbeitung: Die aufgenommenen Bilder werden an eine Bildverarbeitungssoftware übergeben. Diese Software vergleicht die Bilder mit einem vorher definierten Sollbild, das die korrekte Anordnung und den Zustand der Bauteile zeigt.
• Fehlererkennung: Die Software sucht nach Abweichungen, wie z.B. fehlende Bauteile, falsche Platzierung, falsche Bauteilorientierung, Lötfehler oder Kurzschlüsse. Dabei werden spezielle Algorithmen und Mustererkennung eingesetzt.
• Auswertung: Wenn Fehler erkannt werden, markiert das System die betroffenen Stellen auf dem Bild und erstellt einen Prüfbericht. Das ermöglicht es den Mitarbeitenden in der SMD-Revision, die Fehler schnell zu identifizieren und zu beheben.
• Entscheidung: Basierend auf dem Ergebnis des AOI-Systems entscheidet qualifiziertes Fachpersonal, ob die Baugruppe in Ordnung ist oder ob sie aussortiert werden muss.
